パソコンに詳しい方なら、CPUを冷却するうえでサーマルペーストがいかに重要かをご存知でしょう。しかし、GPUも良質なサーマルペーストが必要なことはあまり知られていません。

GPUにおけるサーマルペーストの重要性は、目立たないこともあって見過ごされがちです。しかし、GPUをチェックしてサーマルペーストが劣化したら交換することは、実に大切です。本記事では、GPUへのサーマルペーストの正しい塗り方を解説します。

では始めましょう。

GPUへのサーマルペーストの塗布パターン

CPUであれGPUであれ、塗布の鉄則はプロセッサ上に薄く均一な層を作ることです。層が厚すぎるとプロセッサとヒートシンクの物理的距離が広がり、性能が落ちます。塗布が少なすぎると両者の間の気泡がすべて埋まらず、こちらも熱性能が下がります。

目標は、薄すぎず厚すぎない均一な層を作ることです。そのため、さまざまな塗布方法が用意されています。

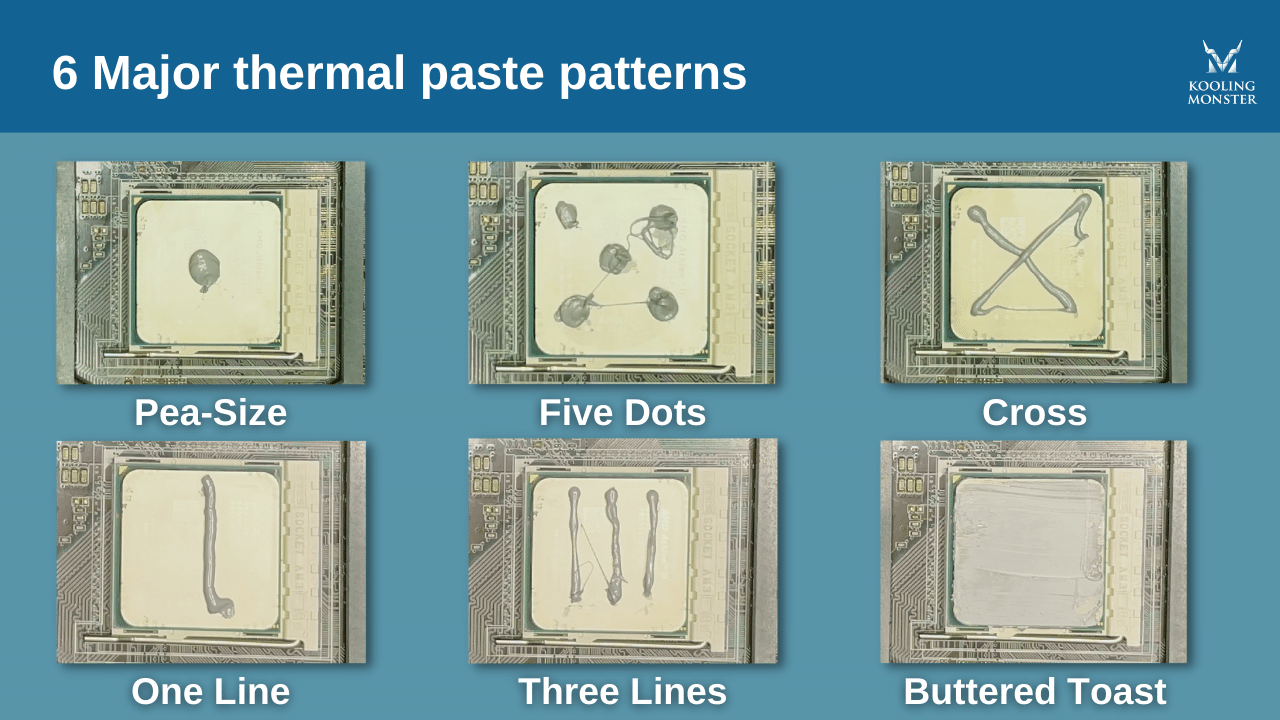

CPUへのサーマルペーストの塗布方法は 6種類 ありますが、GPUで実用的な方法は2つだけです。

「なぜ?」と思うかもしれません。GPUの平均サイズはCPUよりずっと小さいからです。そのため、GPUで複雑なパターンを描くことはできませんし、意味もありません。GPUで使える塗布方法を紹介します。

  1. エンドウ豆サイズ — 中央に大きめの1点

  2. バタートースト — スプレッダーで表面全体にペーストを広げる

どちらの方法を選べばよいか迷う場合、簡単なルールがあります。

塗る量の感覚がつかみにくい初心者なら、バタートースト法が最適です。ヒートシンクを置く前に、どれだけ塗ったか目視で確認できるからです。多すぎれば余分を取り除き、少なすぎれば追加できます。

逆に経験者で、点のサイズだけでサーマルペーストの量を判断できるなら、エンドウ豆サイズ法も良い選択です。実際、どちらの方法でも問題なく機能しますので、お好みで選んで構いません。

GPUへのサーマルペーストの最適な塗り方

GPUへのサーマルペーストを正しく塗るには、以下の手順に従ってください。

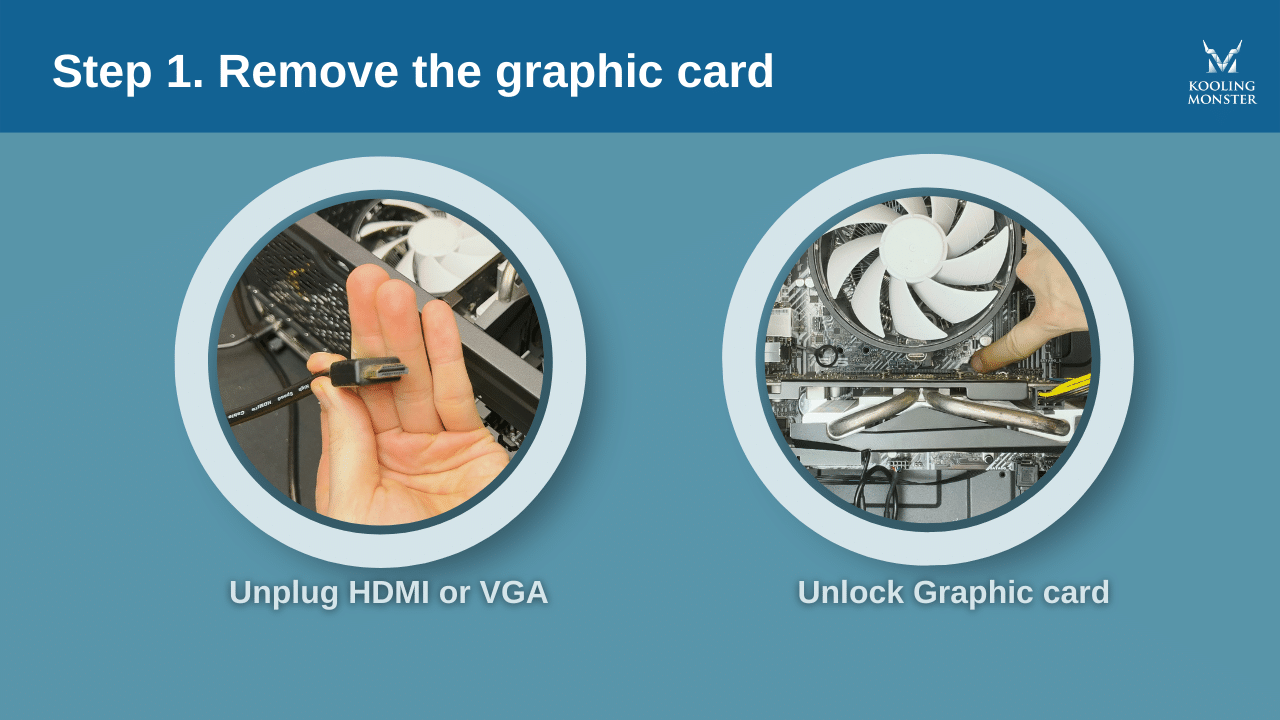

1. パソコンからGPUを取り外します。

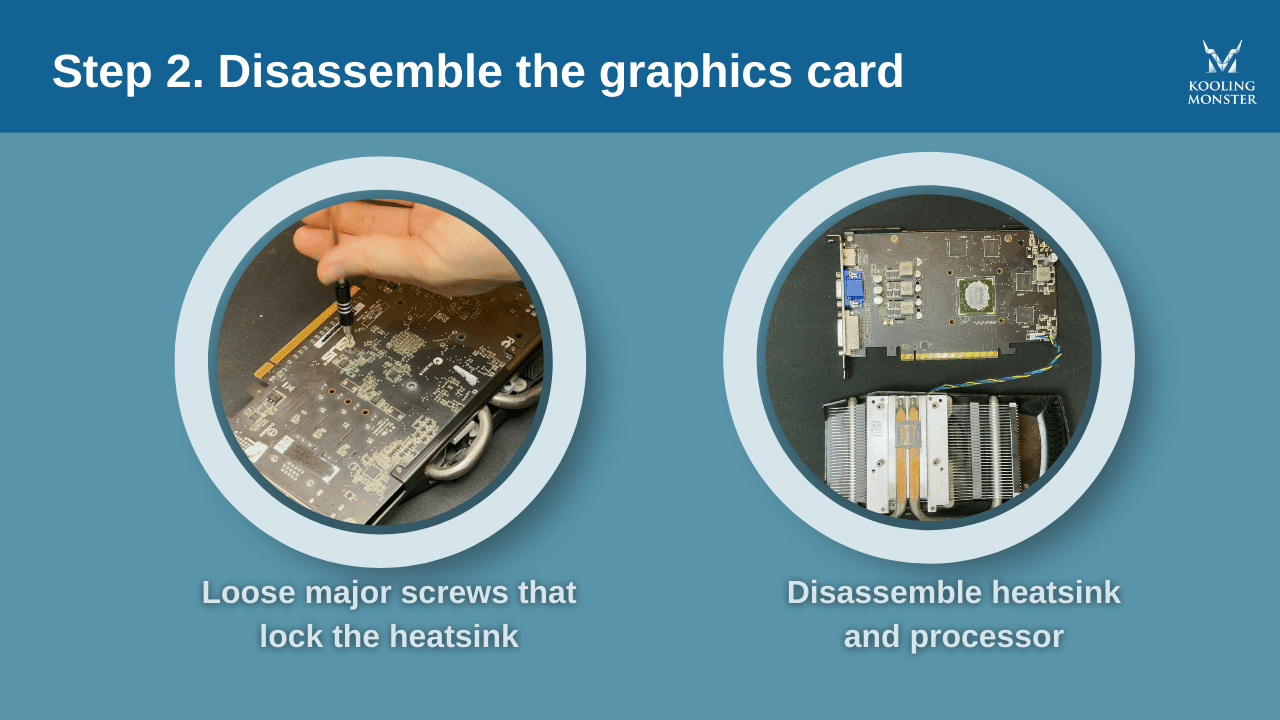

2. GPUを分解します。メインプレートのネジをすべて外し、ファンケーブルを外し、カバーを取り外します。

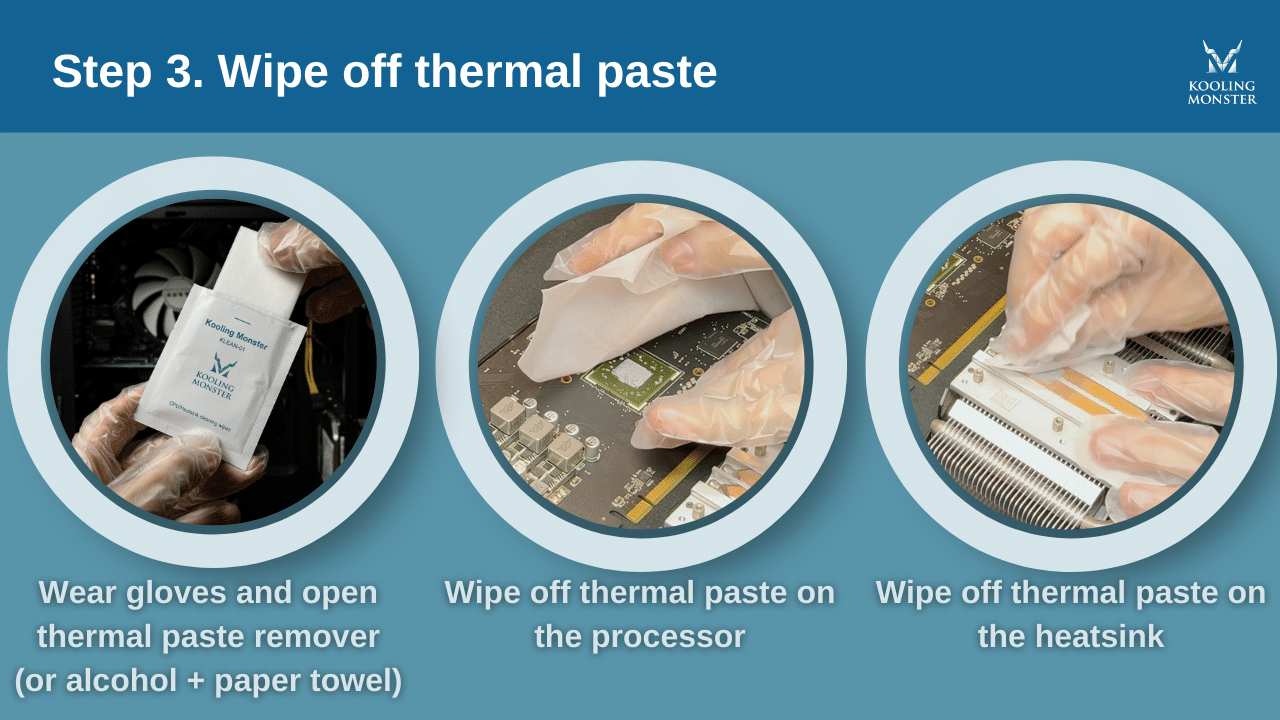

3. GPUから古いサーマルペーストを除去します。消毒用アルコールと綿棒で行うこともできますが、おすすめしません。最良の方法は、Kooling Monsterの専用サーマルペースト除去剤 KLEAN-01 を使うことです。固まったサーマルペーストもバターを切るナイフのように簡単に落とせます。保護手袋も付属するので、化学物質に触れる必要もありません。

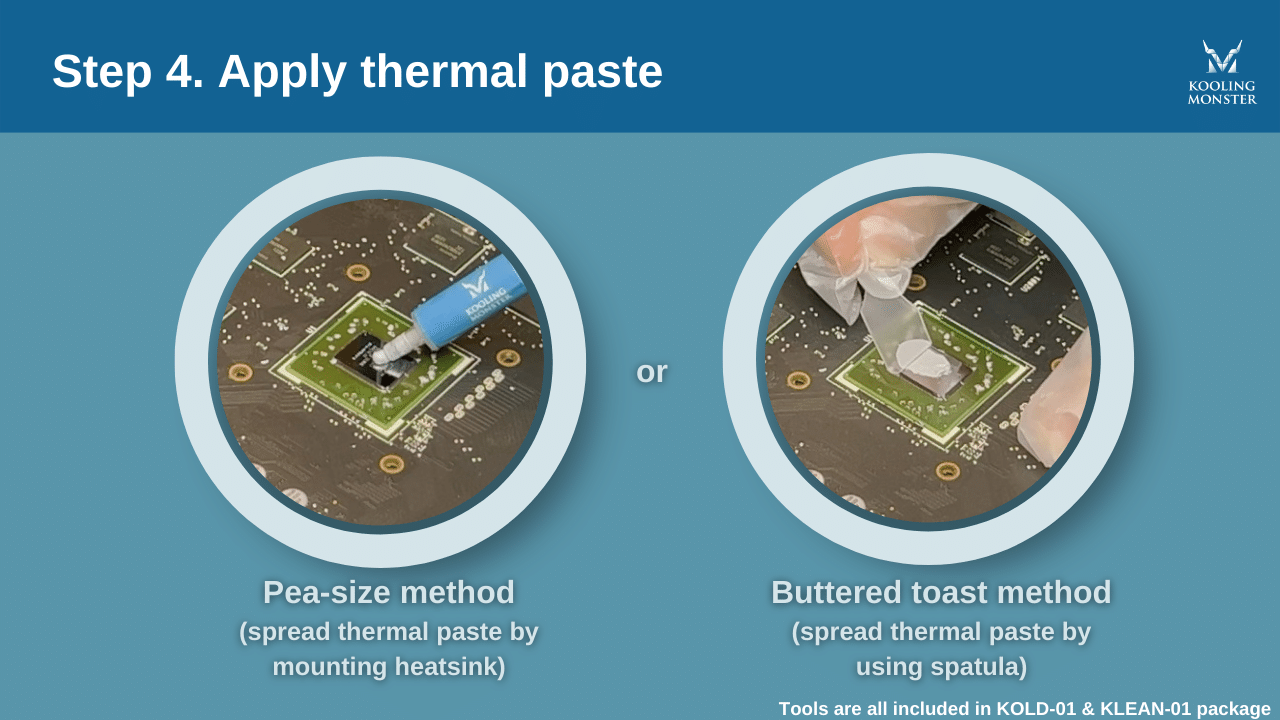

4. 新しいサーマルペーストを、エンドウ豆サイズ法かバタートースト法で塗ります。最高の性能を得るには Kooling Monster KOLD-01 サーマルペースト がおすすめです。

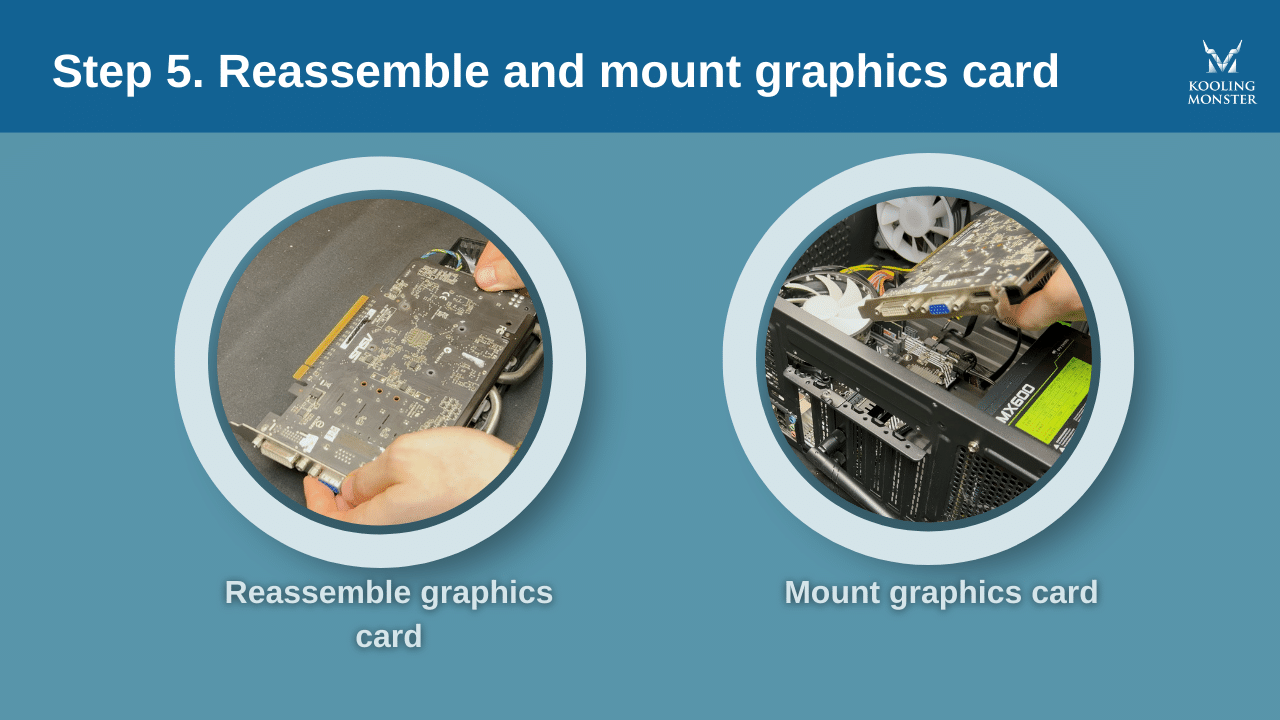

5. ヒートシンクを元の位置に戻し、GPUを再組み立てしてパソコンに戻します。

以上で、GPUのサーマルペースト交換は完了です。

サーマルペーストはどれくらい必要?

プロセッサのサイズによって大きく変わります。プロセッサが大きいほど、薄く均一な層を作るためにより多くのペーストが必要になります。

とはいえ、15mm×10mmのプロセッサの場合、0.1mlのサーマルペーストがスイートスポット です。これより多いと層が厚すぎます。GPUのサイズが分からない場合は、付属のパッケージを確認するか、Webサイトの製品仕様を確認してください。

覚えておいてほしいのは、厚すぎる層も、表面を十分覆えない薄すぎる層も避けるべきだということです。

塗りすぎが怖い場合は、バタートースト法で量を調整できることを思い出してください。自信がないときに最も安全な選択肢です。

GPUのサーマルペースト交換頻度

KOLD-01のような良質なサーマルペーストなら、1-2年は大丈夫です。毎日重い作業をするなら、もう少し短くなる可能性があります。毎日強い熱にさらされるとサーマルペーストの劣化が早まるためです。

逆に、パソコンで重い作業をしないなら、ペーストはもっと長持ちするかもしれません。

サーマルペーストの品質も大きな決定要因です。前述の通り、良質なペーストなら1年以上は簡単に持ちます。一方、悪いサーマルペーストは数ヶ月しか持たないこともあります。

サーマルペーストの交換頻度については こちら で詳しく解説しています。

最後に

これで、GPUへのサーマルペーストの正しい塗り方が分かりました。また、交換頻度も理解していただけたはずです。

サーマルペーストを賢く選ぶことは重要です。サーマルペーストの選び方は大きな違いを生みます。良質なサーマルペーストが手頃な価格で手に入る今、手を抜いて標準以下のペーストを使う意味はありません。

ぜひ KOLD-01 をすぐにチェックしてみてください。

FAQ

GPUにサーマルペーストはどのくらいの頻度で塗るべき?

使用状況にもよりますが、GPUのサーマルペーストはおおよそ1-3年ごとに塗り直すべきです。これによりGPUとヒートシンクの間の熱伝達を最適に保てます。ただし、それより早く温度の異常上昇に気づいた場合は、塗り直しのタイミングかもしれません。

サーマルペーストが多すぎるとGPUに悪い?

はい、サーマルペーストの塗りすぎはGPUに有害です。余分なペーストはヒートシンクを取り付けたときにあふれ、GPUやマザーボードの回路や部品に接触するとショートを引き起こす可能性があります。

十分な量を塗ったか、どうやって分かる?

GPU全体に薄く均一な層が覆っていれば、十分な量のサーマルペーストを塗布できています。ペーストは表面の微細なすき間を埋めつつ、ヒートシンクを取り付けたときにあふれない程度であるべきです。塗布後に温度が通常範囲内にとどまっていれば、適量を使った可能性が高いです。

サーマルペーストは硬化に時間がかかる?

はい、サーマルペーストは硬化(セット)に時間がかかります。GPUとヒートシンクの間の微細なすき間を埋める必要があるためです。また、最適性能に達するまで「キュア」したりわずかに乾燥したりする時間もかかりますが、基本的には柔軟性を保つよう設計されています。正確な時間は製品により異なります。
