サーマルペーストを塗り広げるやり方は、正確な量を見積もれない初心者の間で特に人気です。塗り広げれば、量の見積もりがいらなくなります。でも、具体的に何で塗り広げればいいのでしょう?そもそも塗り広げるべきなのでしょうか?以下で必要な知識をすべて解説します。

さっそく見ていきましょう。

サーマルペーストは塗り広げる必要がある?

これは、場合によります。単純な「はい」「いいえ」では答えられません。

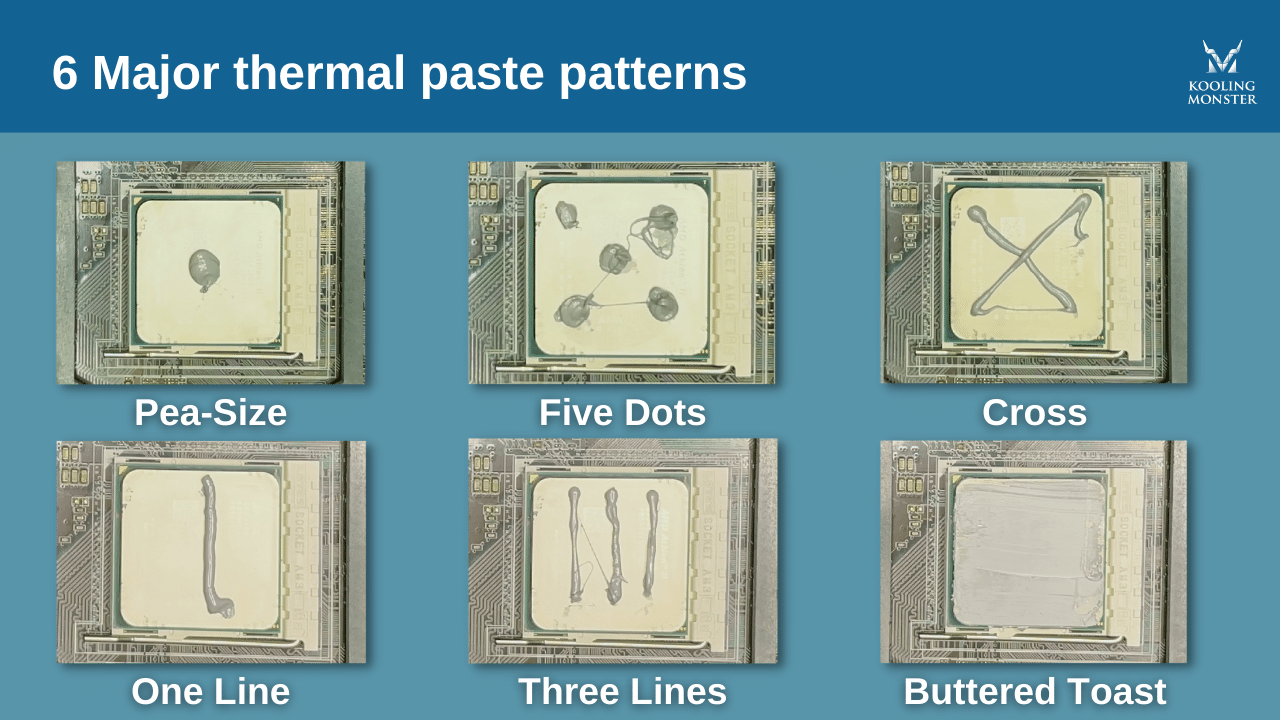

塗り広げるべきかを議論する前に、代表的な塗布方法6種類を押さえておきましょう。

  1. 豆粒大

  2. 5点

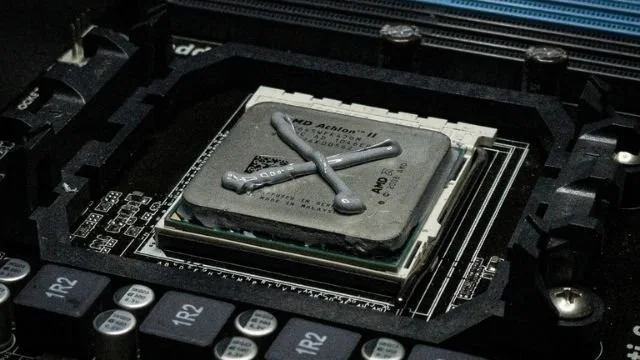

  3. 十字

  4. 1本線

  5. 3本線

  6. バタートースト

最初の5つは、ヒートシンクの取り付け時の圧力に頼る方法です。単純に、これら5つのいずれかの形でCPUにペーストを乗せ、その上にヒートシンクを置きます。ヒートシンクの圧力でペーストが押されて、CPUの表面全体に広がります。

これら5つの方法は、ペーストに良好な流動性があれば使えます。使う際は、塗り広げる必要はなし。ヒートシンクの圧力が勝手に広げてくれます。ただ、ペーストに良好な流動性がないと、表面に均一に広がりません。

さらに、おおよその見積もりで量を決め、圧力で広げる方式なので、量が多すぎないように注意が必要。多すぎるとCPUの縁からあふれ、マザーボードに垂れてしまうかもしれません。(詳しくは、マザーボードやCPUソケットからのサーマルペースト除去方法をご覧ください)

ペーストに良好な流動性がない場合は、6番目の「バタートースト」方式がおすすめ。CPUの表面全体に均一に塗り広げるのに向いています。流動性の良いペーストでもこの方式は使えますが、流動性の低いペーストを扱うときに特に推奨されます。

総じて、流動性の低いペーストは必ず塗り広げる必要があります。ただ、流動性の低いペーストは、そもそも高品質でないことが多いです。結果的に気泡ができ、熱性能が落ちてしまうかもしれません。

そこで、Kooling Monster KOLD-01のような高品質で流動性の高いペーストの使用をおすすめします。KOLD-01は独自のレオロジー設計で、力を加えると流動性が高まり、力を取り除くと素早く落ち着いて固体のように振る舞います。この特性のおかげで、初心者でも6つの塗布方式すべてを簡単に使いこなせます。

サーマルペーストは何で塗り広げる?

塗り広げる道具を選ぶには、良い塗布ツールの条件を知る必要があります。良いスプレッダーの条件は、表面が平らで滑らかで、穴・凹み・不規則な面がないこと。素手で扱いやすく、CPUを傷つけないこと。そして、使い捨てできる物であること。

カードやカミソリの刃を使う人もいますが、どちらも理想的とは言えません。カードは大きすぎ、握るための取っ手部分がありません。カミソリの刃は鋭すぎて、注意を怠るとCPUを傷める可能性があります。

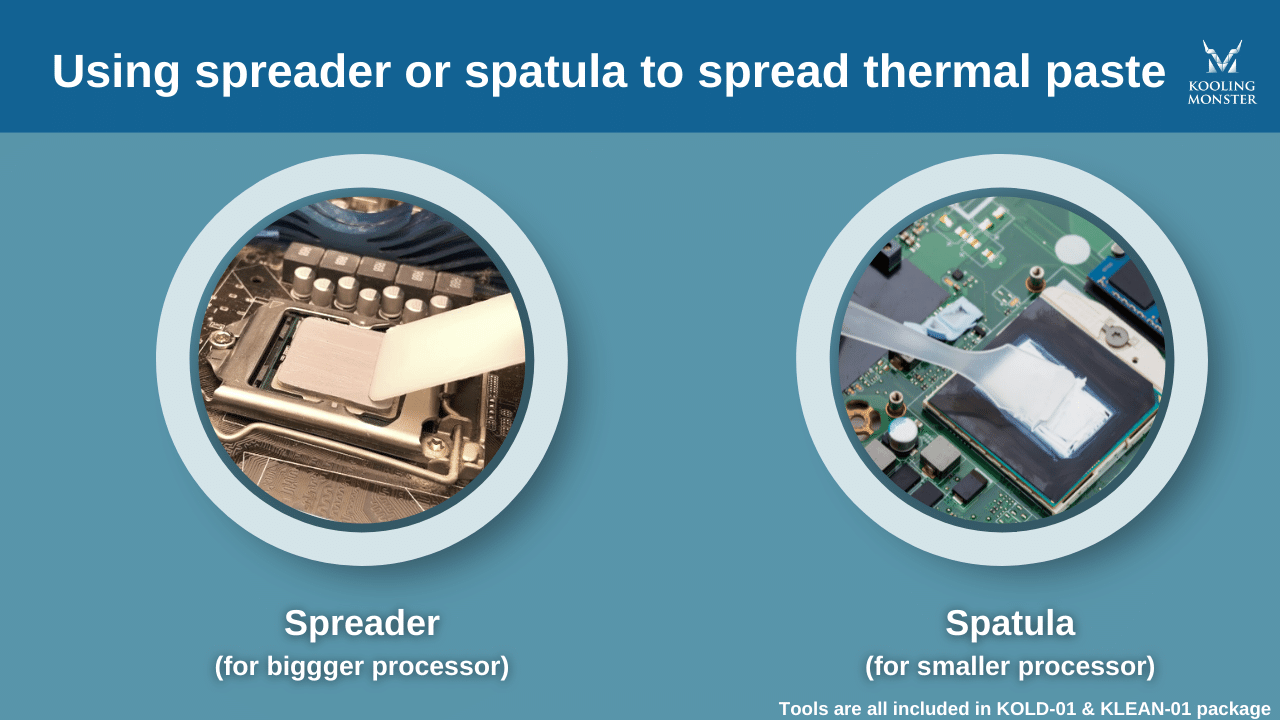

最善の方法は、専用のサーマルペースト塗布ツールを使うこと。幸い、Kooling Monsterの製品にはスプレッダーとヘラが付属しており、この作業に使えます。大型プロセッサーにはスプレッダーで、小型プロセッサーにはヘラで塗り広げるのが効率的です。

KOLD-01 サーマルペーストまたはKLEAN-01 サーマルペーストクリーナーをご購入いただくと、スプレッダーとヘラが無料で付いてきます。これらのツールは上記の条件をすべて満たしているので、スムーズに塗り広げるための完璧な道具です。

CPUにサーマルペーストを塗り広げる方法

先に紹介した5つの方式のいずれかを使うなら、ヒートシンクを取り付けるときに押し込むだけで、ペーストが自動的に広がります。ただ、これらの方式は適量を把握している上級者向けです。さらに、ペーストに良好な流動性が必要という条件もあります。

高品質のペーストを使い、必要量を把握していても、バタートースト方式は依然として良い選択肢です。量の見積もりに自信がない方、どれだけ塗ればいいかわからない方には、バタートースト方式を強くおすすめします。

この方式の手順は以下の通り。

  1. KOLD-01とKLEAN-01のパッケージに付属のスプレッダーを用意します。

  2. CPU表面の中央に豆粒大のペーストを置きます。

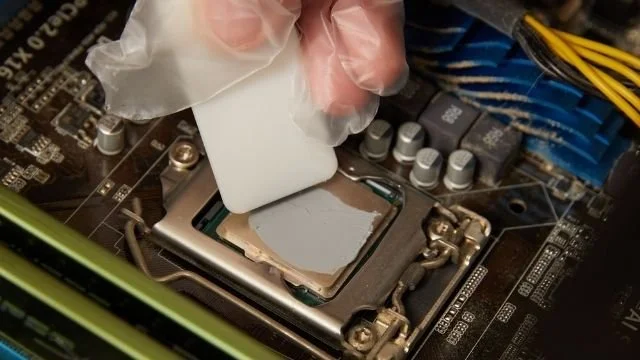

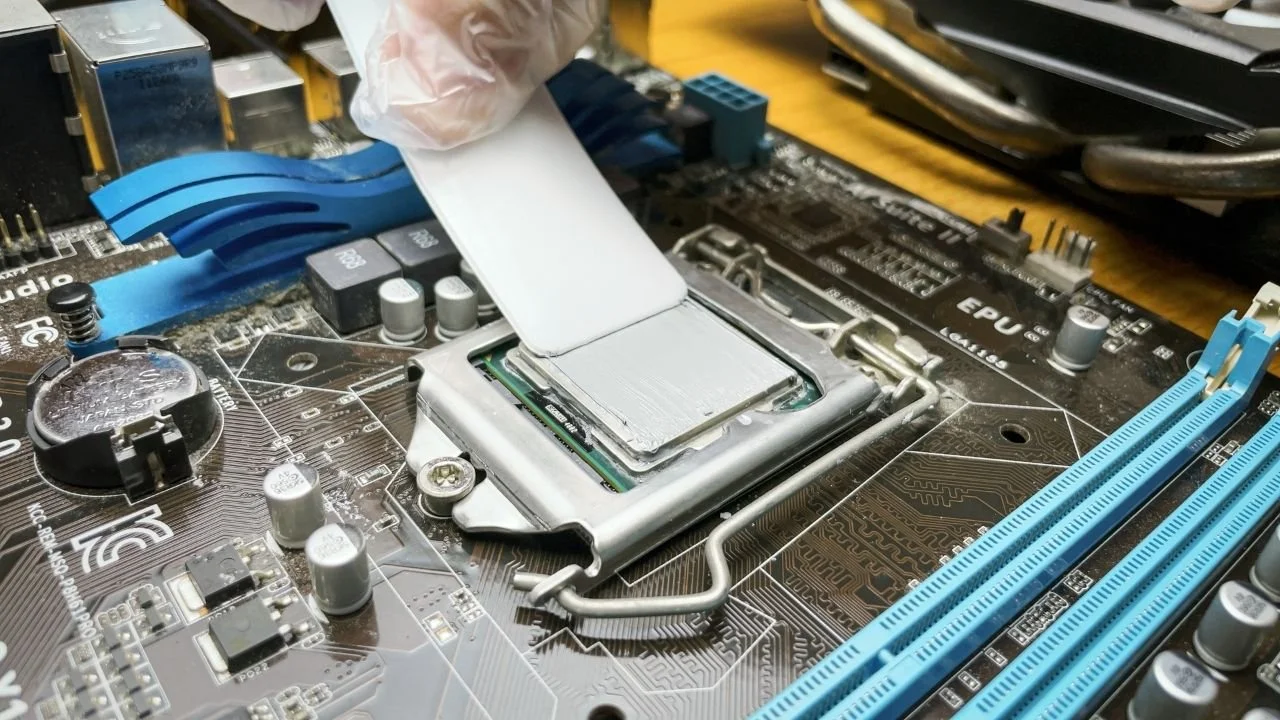

  3. スプレッダーで、CPU表面全体にペーストを均一に塗り広げます。期待通りに広がるよう、少し力を入れてください。

  4. 滑らかで均一、ムラのない層になるまで塗り広げ続けます。

サーマルペーストはどれくらい必要?

「何を使うか」「どう塗るか」がわかったら、次は「どれくらい?」です。

これには万能の答えはありません。ただ、一般的な目安としては、40mm×40mmのCPUに対して豆粒大または十字方式、つまり約0.3ml-0.4mlです。もちろん、CPUの大きさによって量は変わってきます。

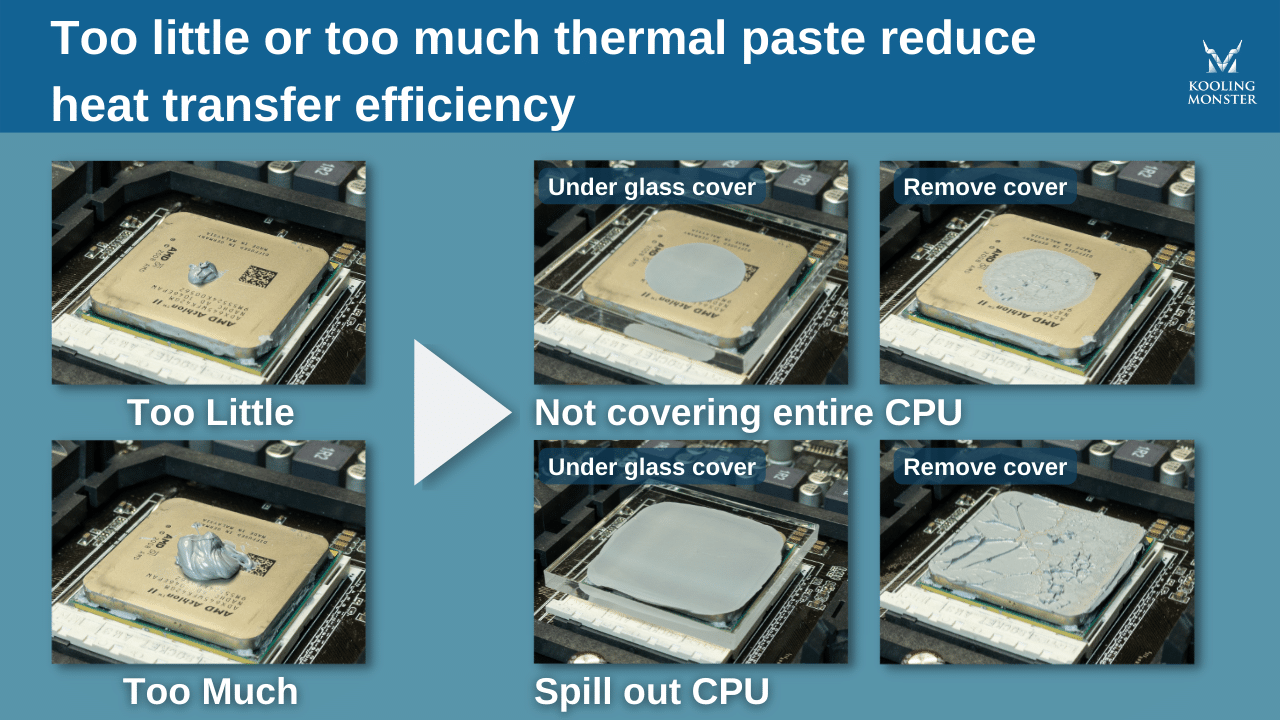

どの方式を使うにしても、適量を使っていると確信できるまでPCの使用を始めないでください。少なすぎると隙間に空白ができ、熱性能を損ねます。

多すぎると、ペーストの効果が落ちるだけでなく、はみ出しの原因にもなります。

鍵は、CPUサイズに合った適量を見つけること。バタートースト方式なら、塗りすぎや塗布量の知識がなくても、はみ出しや過剰塗布のリスクを最小限に抑えられます。初心者の方は、この方式がベストです。

まとめ

サーマルペーストの塗り広げは単純そうに見えて、実はそうではありません。間違えると、不適切な塗布による性能低下、はみ出し、さらにはハードウェア損傷など、さまざまな問題を引き起こします。

結局のところ、この記事で紹介した便利な指示を、塗布時にすべて頭に入れておくことが大事なのです。
