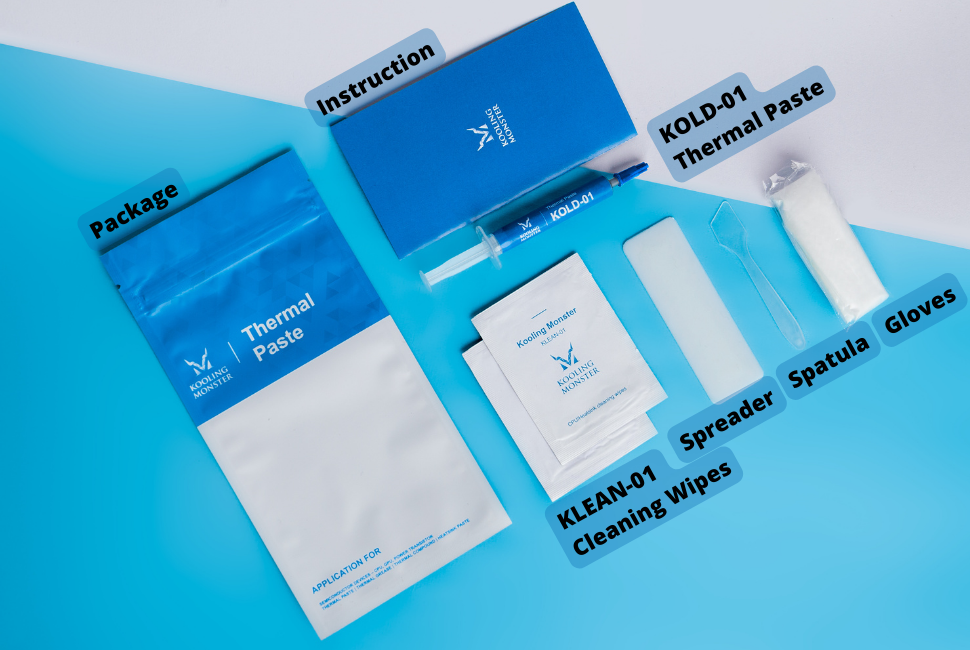

KOLD-01 サーマルペースト(KOLD-01 サーマルペースト×1、手袋×1ペア、KLEAN-01 サーマルペーストクリーニングワイプ×2、スプレッダー×1、スパチュラ×1、説明書×1を含む)

KLEAN-01 サーマルペーストクリーニングワイプ(KLEAN-01 サーマルペーストクリーニングワイプ×20、手袋×1ペア、スプレッダー×1、スパチュラ×1を含む)

KOMBO-01 ドライバーセット(ドライバービット×100、ドライバーハンドル×1、延長シャフト×1、フレキシブル延長シャフト×1、ピンセット×1、1/4"-4mmドライバーアダプター×1、プラスチックプライツール×3、SIMカード取り外しツール×1、吸盤×1、オープニングピック×8、マグネタイザー/デマグネタイザー×1、静電気防止ブラシ×1、マグネットスクリューマット×1を含む)

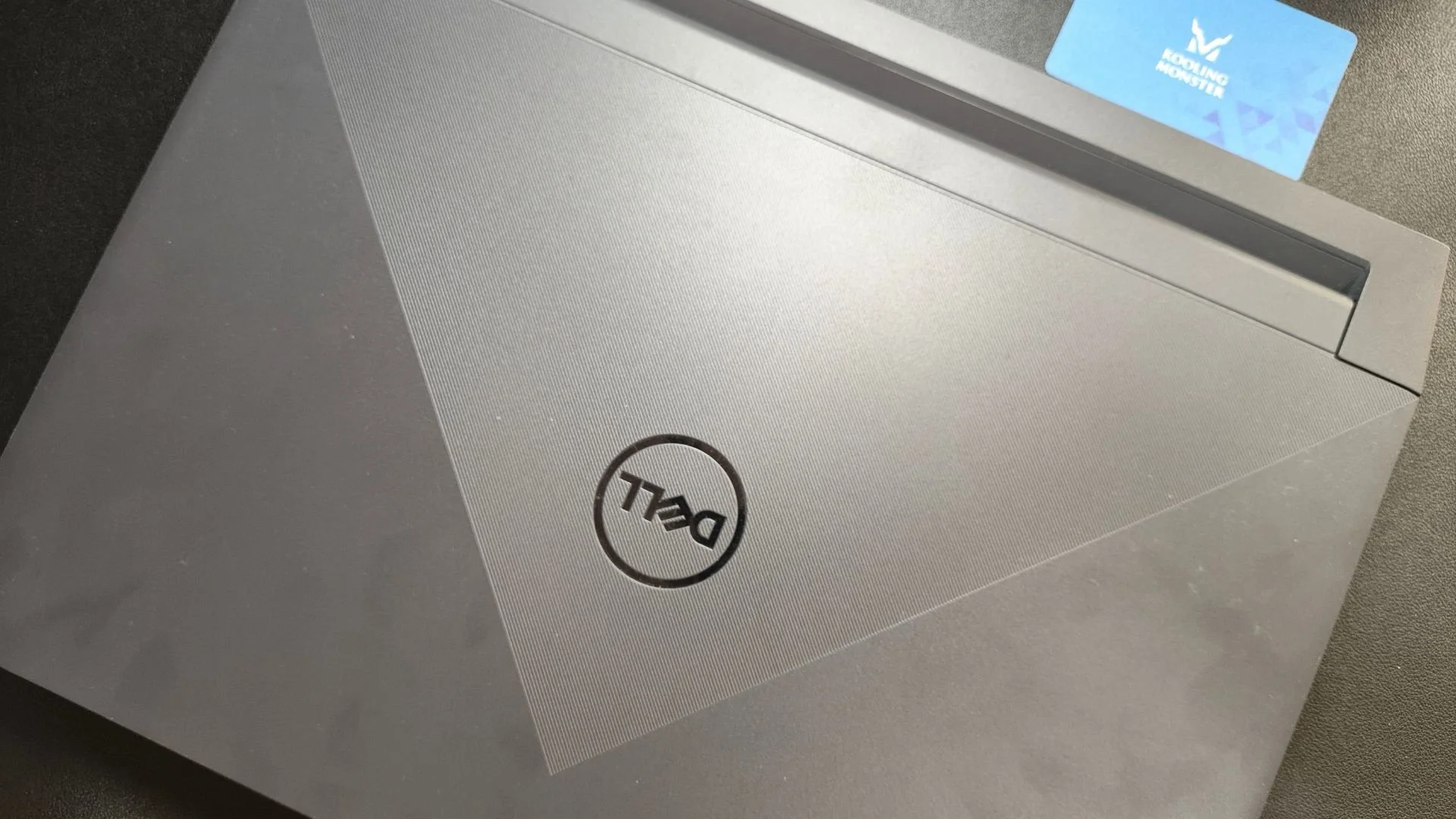

DELL G15 5511ノートPCのサーマルペースト交換を試みたいけれど、ノートPCのサーマルペーストのクリーニングや交換経験がない場合は、プロに依頼するのも良い選択肢です。ここでは、サーマルペースト交換に挑戦する前に知っておくべきことをすべてご紹介します。

まずは、作業に成功した場合にどんな効果が得られるのかについて少しお話しします。

サーマルペーストを交換したらどうなる?

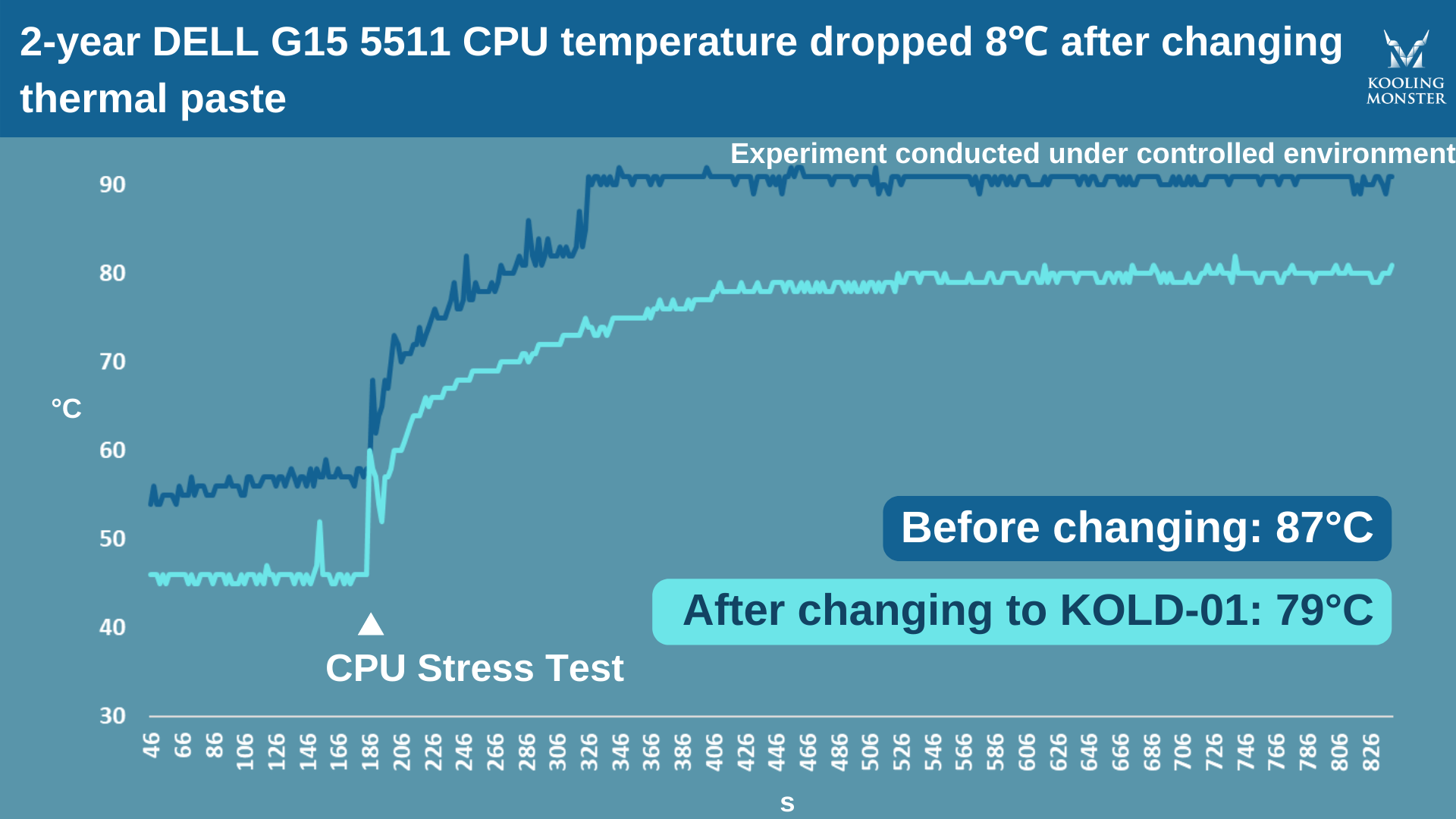

効果をより分かりやすくするため、2年使用したDELL G15 5511ノートPCでサーマルペースト交換前後にストレステストを実施しました。このテストでは自社製のKooling Monster KOLD-01サーマルペーストを使用しました。

新しいペーストを塗布する前、ストレステスト中のCPU温度は最高87℃に達していました。交換後は、ストレステスト中も79℃までしか上がらず、大幅に冷却されました。

サーマルペーストを新しくするだけで、約8℃の改善です!

サーマルペースト交換前の準備

作業を始める前に、必要なものをすべて揃えておく必要があります。

まず何よりも、新しいサーマルペーストが必要です。最適な結果を得るためには、高品質のものを選ぶようにしましょう。

古いペーストを取り除くための道具も必要です。Kooling Monster KLEAN-01のような専用のクリーニング液をおすすめします。また、Kooling Monster KOLD-01サーマルペーストをお選びいただくと、パッケージにクリーニングワイプが無料で付属します。

ノートPCを分解するためのドライバーセットも必要です。ケースを開けるにはスパッジャーと三角形のプライツールが必要です。また、ネジを整理して保管できるように、マグネットマットを使うと便利です。

開けたあとは、ファンや他のハードウェアパーツを掃除するための追加のクリーニング道具も必要です。小さなブラシとエアダスター(またはエアブロワー)などが含まれます。

Kooling Monster KOMBO-01には、分解とクリーニング作業に必要なものがすべて揃っています。

新しいペーストを塗布する際は、均等に広げるためのスパチュラが必要ですが、これはKOLD-01のパッケージに無料で付属します。

最後に、作業中は保護用の手袋を着用することをおすすめします。KOLD-01サーマルペーストまたはKLEAN-01クリーニングキットをご購入いただくと、保護手袋もパッケージに無料で付属するので、その点も心配不要です。

DELL G15 5511ノートPCの分解とサーマルペースト交換手順

ステップ1: 準備

** 工具の用意** : サーマルペースト、クリーニングワイプ、ドライバー、プライツール、静電気防止装備を含む必要な工具を揃えます。
安全対策 : 静電気による損傷を防ぐため、手を洗うか手袋と静電気防止リストバンドを着用します。
ノートPCの配置 : 分解のため、ノートPCを裏返しにして置きます。

ステップ2: ノートPCを開ける

** ネジの取り外し** : PH0ドライバーで上部と下部の4本のネジを外し、中央部の4本を緩めます。
ネジの整理 : ネジを整理するためマグネットマットに置きます。
カバーをこじ開ける : 外れにくい場合は、プライツールでそっと底面カバーを開けます。

ステップ3: 放電とバッテリー取り外し

** 電源ケーブルを外す** : プライバーでマザーボードから電源ケーブルを外します。
放電 : 電源ボタンを15秒間押します。
バッテリーの取り外し : 4本のネジを外してバッテリーをシャーシから取り外します。

ステップ4: パーツの取り外し

** SSD** : SSDの2本のネジを外し、スライドさせて慎重に取り外します。
Wi-Fiカード : 1本のネジを外し、Wi-Fiカードを取り外します。
トップカバーとマザーボードへのアクセス : マザーボード上の2本と上部の2本のネジを外し、トップカバーを持ち上げます。
無線カードケーブルを外す : テープを剥がし、マザーボードからは外さずに脇に置きます。
ファンとオーディオ電源ケーブルを外す : プライバーを2本使って両側のファン電源ケーブルと右側のオーディオケーブルを外します。

ステップ5: リボンとディスプレイケーブルの取り外し

** リボン** : プライバーとピンセットを使って、繊細な4本のリボンを外して引き抜きます。
ディスプレイケーブル : 上部にあるディスプレイケーブルを外します。

ステップ6: マザーボードの取り外し

** マザーボードのネジを外す** : シャーシに固定している11本のネジを外します。
残っている接続の確認 : 取り外す前に、ケーブルやネジが接続されていないか確認します。
マザーボードを持ち上げる : マザーボードを慎重に取り出し、脇に置きます。

ステップ7: ヒートシンクとファンのメンテナンス

** ヒートシンクのネジを外す** : ヒートシンクの6本のネジを対角線パターンで外します。
サーマルペーストのクリーニング : クリーニングワイプでCPU/GPUとヒートシンクから古いサーマルペーストを取り除きます。
ファンのネジ : PHタイプ000ドライバーでファンハウジングの8本のネジを外します。
ファンのクリーニング : ファンを開けて、静電気防止ブラシやエアダスターでクリーニングします。

ステップ8: 新しいサーマルペーストの塗布

** サーマルペーストの塗布** : CPUとGPUに少量のサーマルペーストを均等に塗布します。
サーマルペーストの広げ方 : スパチュラまたは点塗り法で均一に広げます。

ステップ9: 組み立て

** ヒートシンクとマザーボードの取り付け** : 分解の順序を逆に辿り、正しい位置に取り付けます。
ケーブルの再接続 : 画面ケーブルを接続し、固定クリップを元に戻します。
マザーボードのネジ締め : マザーボードの11本のネジを固定します。
パーツの再取り付け : Wi-FiカードとSSDを元のスロットに戻します。
バッテリーの取り付け : バッテリーを元に戻し、ネジで固定します。
最後のカバー : トップカバーと底面カバーを取り付け、すべてのネジを締めます。

以上の手順に従えば、新しいサーマルペーストを塗布したノートPCを安全かつ確実に組み立てられます。

一般的な目安は、熱の状態に注意を払うことです。温度が通常より高くなっていることに気づいたら、サーマルペーストの交換時期である可能性が高く、その時点で交換すべきです。

サーマルペーストが効果を発揮するまでどのくらいかかる?

良質なサーマルペーストは、効果を発揮するまでに時間がかかりません。たとえばKOLD-01を使用すれば、ノートPCを組み立てて使い始めた時点から最高のパフォーマンスが得られます。

ただし、一部のペーストには「硬化時間」があり、最高の性能を発揮するまでに一定の時間を要するものもあります。硬化時間は通常、製品ページに記載されています。(詳しくはサーマルペーストが効果を発揮するまでどのくらいかかる?をご覧ください。)

最後に

次にどのノートPCでこの手順を紹介してほしいか、ぜひ お知らせください!

サーマルペーストの交換は大変な作業に思えるかもしれませんが、正しい手順に従えば意外と簡単です。まずは、適切な道具を揃えることから始めましょう。

ノートPCを分解し、ファンをクリーニングし、古いペーストを取り除き、新しいものを塗布し、すべて元通りに組み立てる——これだけです。
